驻极体麦克风简介
一、基本概念
1. 驻极体(Electret)：能长久保持电极化状态的电介质。这种电介质一般是高分子聚合物。例如：聚丙烯、聚四氟乙烯等。
2. 麦克风(Microphone)：将声信号转换为电信号的换能器。
3. ECM(Electret Capacitor Microphone): 驻极体电容麦克风，其分类如下：
1）振膜式 (Foil)
2）背极式 (Back)
3）前极式 (Front)
二、振膜式ECM
振膜式ECM特点：驻极体和振动膜合二为一。
振膜式ECM静态原理示意图：
镀金属层薄膜与背极板形成空气介质电容。对驻极体充电形成电场，E=Q/C。声波使薄膜振动，改变电容量和电场，产生电信号，△E = Q /△C。
振膜式工作动态原理图：
三、背极式ECM
背极式ECM特点：驻极体与极板合二为一。
背极式ECM静态原理示意图:
背极式工作动态原理图:

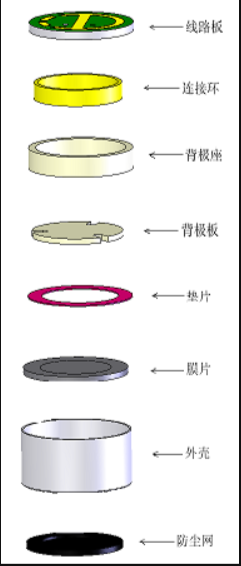

四、全指向无线麦克风产品结构示意图
五、灵敏度（Sensitivity)
1. 基本概念
灵敏度表示无线麦克风的声—电转换效率。
在自由声场中，当向无线麦克风施加一个声压为1帕（Pa) 或 1微巴（unbar) 的声信号时无线麦克风的开路输出（以毫伏为单位），即为该麦克风的灵敏度。
1微巴（ubar)约相当于人们正常音量讲话，并在离嘴1米远的地方测量所得到的声压。
灵敏度的单位为：
毫伏/帕（mv／Pa)——国际标准
毫伏/微巴（mv／ubar) ——日本标准。
1帕（Pa)是指1牛顿(N)的力作用在1平方米面积上的压强.
1Pa=20log(1/0.000020) =94dB SPL
Pa与ubar的换算关系为: 1Pa=10ubar
所以： 1mv/ubar=10mv／pa
2. 计算方法
ECM灵敏度参数一般用灵敏度级表示，单位为分贝（dB).
公式为：Lm=20log(M/Mr)
Lm:为灵敏度级
M:为灵敏度，为灵敏度的绝对值
Mr:参考灵敏度(0db=1V/Pa)
例：M=10mV/Pa
则Lm=20log((10mV/Pa)/(1V/Pa))=20x(-2)=-40(dB)
六、频率响应（Frequency Response)
频率响应是指传声器（无线麦克风）正常工作的频带宽度。
1. ECM频宽：
全指向产品——20~20KHZ
单指向产品——100~10KHZ
2. 语音频宽：
300~3，400HZ
200~5，000HZ

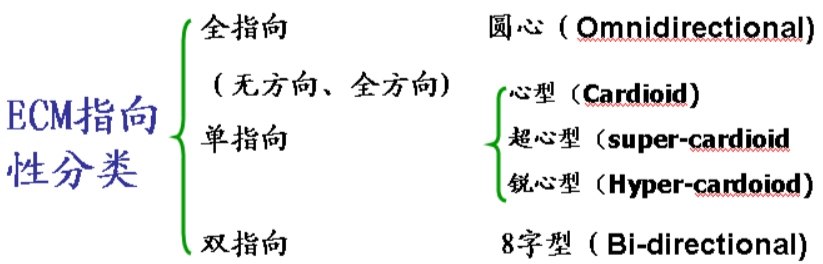

七、指向性（Directivity)
指向性特性又称方向性，是表征传声器（无线麦克风）对不同入射方向的声信号检测的灵敏度。
八、等效噪声级（内部噪声）
无外声场时，仅由传声器（无线麦克风）固有噪声引起的输出电压，可以看作能产生相同有效值输出电压的外部声压级。
九、消耗电流
一般要求为≤0.5mA(500uA)
内控要求为≤0.3mA(350uA)
十、实际使用中应注意的几个问题
1. 生产线要有良好的防静电措施；电烙铁要有良好接地，最好用专用地线。
2. 焊接时温度不能过高、过低，一般为：400±20℃；焊接时间不可过长，一般在3 秒钟之内；尽可能使用散热板焊接；最好使用恒温电烙铁，三芯线，一芯专用地线
3. 贮存时应注意防潮和防有机化学溶剂/气体伤害；一般相对湿度最好不要大于 85%。存储温度-20～+70℃。
4. 安装时应注意以下几点：
1)根据不同的设计要求选择不同的板面形式和连接方式。
2)根据不同的安装方式选择不同的无线麦克风套
3)安装时要装到位
4)设计时应注意的几个问题
a)尽量不要形成谐振腔
b)进声孔的直径大小影响频响
c)喇叭/受话器与传声器（无线麦克风）相距不能太近
d)强电磁波会干扰ECM正常工作
————————————————
