在音频电路中，驻极体式MIC（电容式麦克风）是一种常见的拾音器，尽管其电路设计非常简单，但在实际应用中常常出现一些问题。在本文中，我们将探讨驻极体式MIC的原理、电路设计以及解决噪声问题的方法，以展示这两者在音频技术中的交汇点。

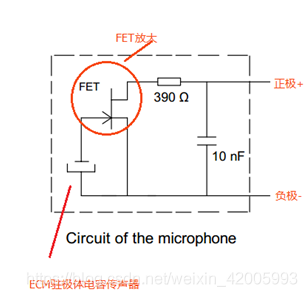

首先，让我们来了解一下驻极体麦克风的工作原理。如下图所示，这是歌尔声学的B4013AM443型号，它是一款ECM（Electret Condenser Microphone，电容式麦克风）驻极体电容传声器。它的任务是将声音转换为电信号。

一旦声音被捕捉，驻极体电容传声器将声音转换为电信号。然而，这个电信号的幅度非常微弱。因此，需要一个FET（场效应晶体管）来放大信号，使其变得足够强大以供后续的处理和放大使用。

无线麦克风的应用

无线麦克风在现代音频应用中扮演着重要角色。它们提供了无线音频传输的便利，通常用于音乐表演、讲座、会议、电视制作等场合。与有线麦克风不同，无线麦克风消除了电缆的限制，提供了更大的移动自由度。

在一个典型的无线麦克风系统中，与无线麦克风配对的接收器接收无线电信号，并将其解调成原始声音信号，然后将其传输到音响系统或录音设备中。这使得表演者、演讲者和音乐家可以在舞台上自由移动，而不受有线连接的限制。

驻极体麦克风单端式电路设计

下面，让我们深入研究驻极体麦克风的电路设计。在单端式电路设计中，麦克风的工作电压（偏置电压）通常为2.0V，如下图所示，它通过一个串联电阻2.2K连接到麦克风的正极，而负极则直接接地（GND）。

这里的2.2K电阻的作用是什么呢？这个电阻提供了麦克风内部FET的直流偏置电压，确保FET在饱和区域工作，从而完成对声音信号的放大。

根据该麦克风的参数，我们可以得知它最大的电流消耗为500uA，偏置电压为2V。为了确保FET的输出具有最大的动态范围，Tem1处的电压最好是偏置电压的一半，即1V。根据电流为500uA，计算得到电阻值为RL=2V/500uA=2K。因此，这个电阻最好是在2K左右，因此选择2.2K电阻也是可以的。

无线麦克风在音频领域的革命

无线麦克风的崛起对音频领域带来了革命性的变化。在演出和表演中，它们允许表演者自由移动，不再受到有线麦克风的限制。此外，无线麦克风还在电视制作和电影制作中发挥着关键作用，为演员和导演提供了更大的创作自由度。

驻极体麦克风差分式电路设计

对于差分式电路设计，如下图所示，由于MIC+和MIC-信号具有相同幅度但相位相反，因此R1和R2必须相等。根据前面提到的电流为500uA，为了确保静态工作点的稳定，R1和R2之和应等于2K，因此R1=R2=1K。


在某些电路中，你可能会看到R1和R2都选取了2K左右的值，而没有降低电阻值。这是因为大多数驻极体麦克风的输出信号通常只有200-300mV，对动态范围的要求不是特别高，因此选择2K电阻值也可以满足要求。

需要注意的是，增大偏置电阻的值将会增加放大器的增益，从而提高MIC输出音频的幅度。这一点取决于FET放大电路的设计。

无线麦克风技术的未来

无线麦克风技术在不断发展，未来将继续提供更多创新。随着5G和其他高速通信技术

的普及，无线麦克风的音频传输质量将得到进一步提高，同时也将支持更多复杂的音频应用。

MIC电路的噪声问题与无线麦克风的干扰

噪声问题是MIC电路常见的挑战之一，其中包括了一些干扰因素，如WiFi信号。这些噪声问题可以通过以下方法进行处理：

1. 使用差分电路：差分连接方式可以有效去除共模噪声，这对于提高抗干扰能力非常有帮助。无线麦克风系统通常也采用差分输入来降低外部干扰的影响。

2. 滤波电容并联：在MIC的输出端并联焊接10pF到100pF的滤波电容可以滤除高频干扰信号，提高音频信号的纯净度。

3. 双绞线接线端子：如果是通过接线端子引入噪声，将接线端子设计成双绞线的形式可以减少电磁干扰的影响，这对无线麦克风的传输线路设计也非常重要。

4. 磁珠滤波器：在电路中串联磁珠滤波器可以有效地去除电磁干扰，确保音频信号的清晰度。

5. 无线麦克风的抗干扰特性：与有线麦克风相比，无线麦克风系统通常具有更好的抗干扰特性，因为它们的接收器可以选择较低干扰的频段工作，从而减少外部干扰的影响。

总结

驻极体式MIC电路设计是音频领域中的关键技术之一，它为无线麦克风等应用提供了声音捕捉和处理的基础。无线麦克风技术的不断进步将继续推动音频应用领域的创新，为音乐、演出、电视和电影制作等领域提供更多的可能性。同时，有效处理噪声和干扰问题也是电路设计中需要特别关注的方面，以确保音频质量的最佳表现。
