产品描述
5路平衡音频混音输入和1路平衡混音输出；5路混音器数据RJ11接口，4路高清视频输入和1路高清视频输出，两个摄像头控制接口，被连接的混音器可自动计算和设定互不干扰的频点
功能特点

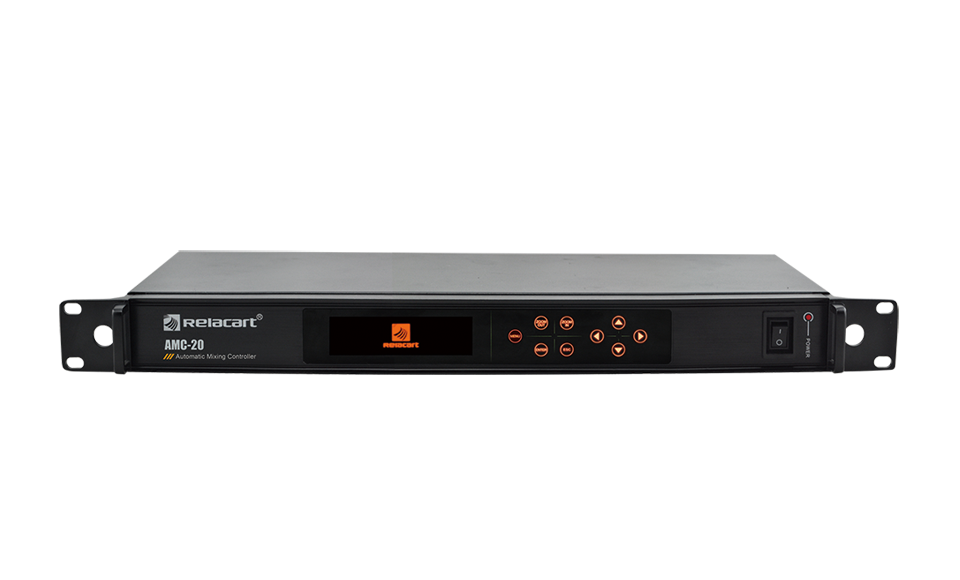

高清OLED显示屏
前面板，配置256x64点阵OLED显示和导航触摸按键，摄像头控制按键
摄像与音频输入输出

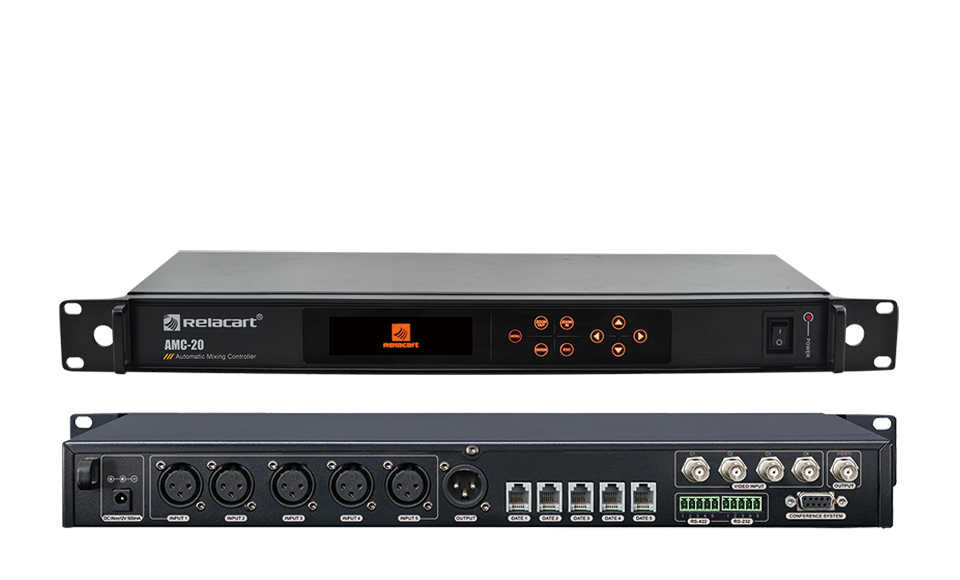

DC-12V供电，5路平衡音频混音输入和1路平衡混音输；5路混音器数据RJ11接口，4路高清视频输入和1路高清视频输出，两个摄像头控制接口；外置RS-232接口
机箱标准
标准1U铝面板，全金属机箱；
自动频率计算
支持系统自动频率计算；被连接的混音器可自动计算和设定互不干扰的频点，最多可达20个干净频点。
产品详情
技术参数
包装清单

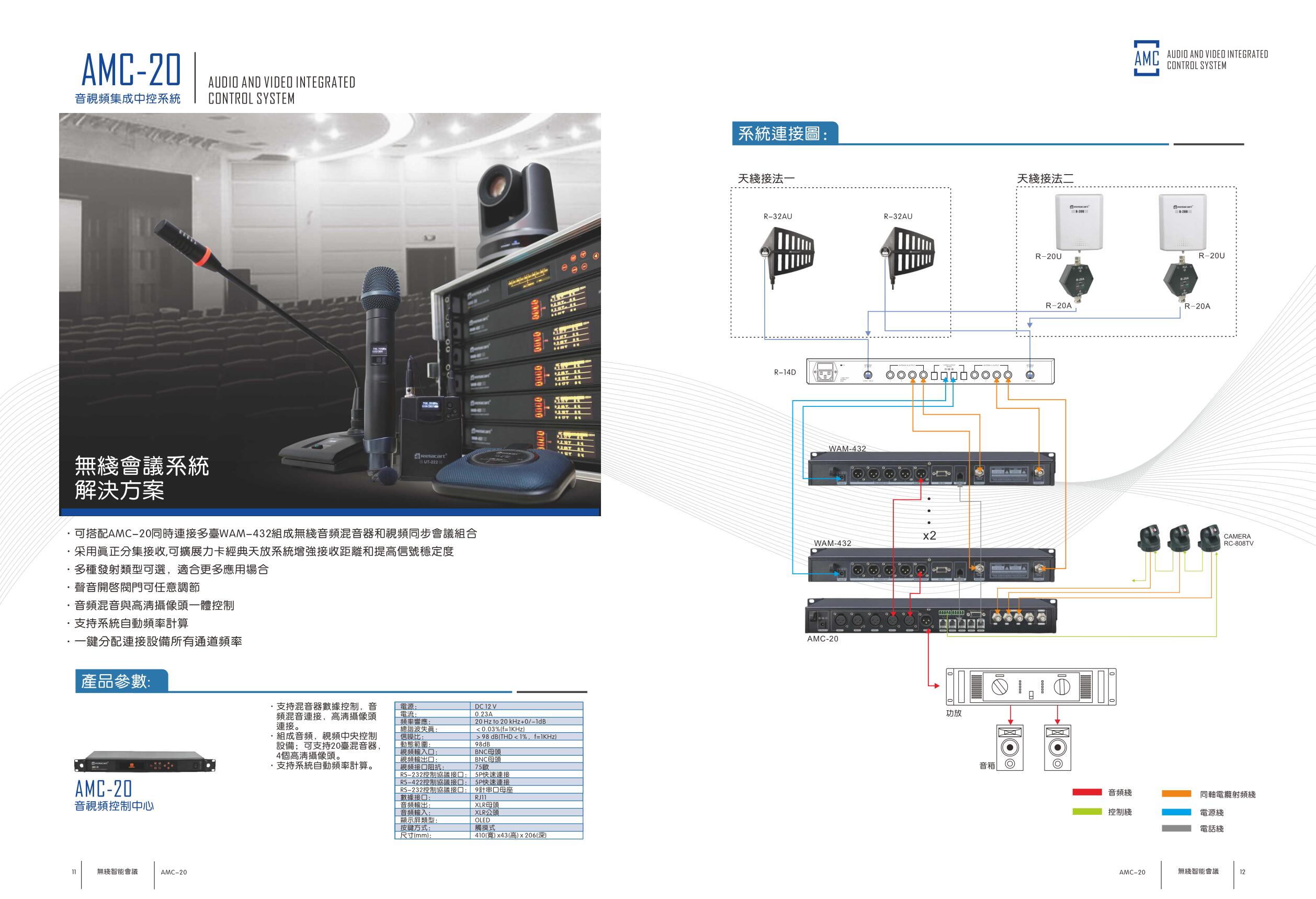

方案连接图
极性响应
频率响应
电源：DC 12 V
电流：0.23A
频率响应：20 Hz-20 kHz +0/–1dB
总谐波失真：＜0.03%（f=1KHz）
信噪比：＞98 dB（THD＜1%，f=1KHz）
动态范围：98dB
视频输入口：BNC母头
视频输出口：BNC母头
视频接口阻抗：75欧
RS-232控制协议接口：5P快速连接
RS-422控制协议接口：5P快速连接
RS-232控制协议接口: 9针串口母座
数据接口：RJ11
音频输出：XLR母头
音频输入：XLR公头
显示屏类型：OLED
按键方式：触摸式
尺寸(mm)：410(宽) x43(高) x 206(深)
