产品描述

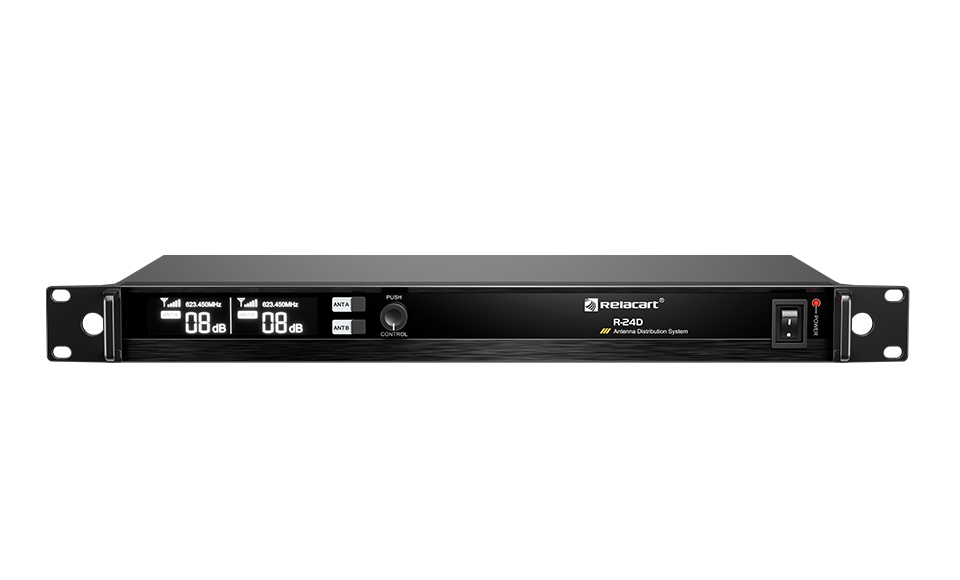

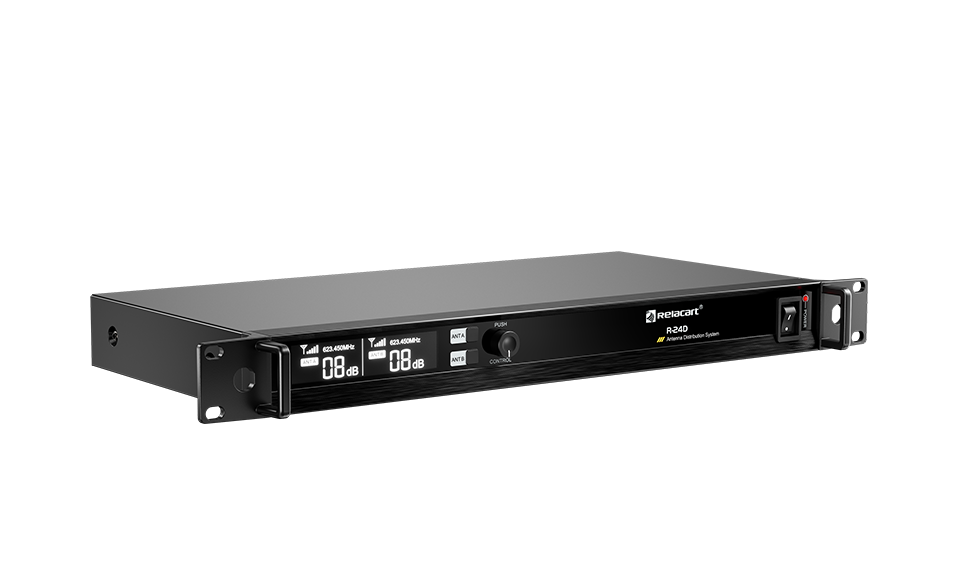

R-24D是Relacart·力卡研发生产的一款天线分配系统，可将一个天线的射频信号发送到多台接收机，即使在复杂的射频环境下依然能实现最佳性能。提供多种滤波器可根据实际使用灵活选择，可通过软件远程控制天线增益，其稳定的功能特性，全面适用于UHF高宽频带的无线系统工作，支持2-4台力卡无线系列或其它系列的无线系统的应用。
功能特点
软件控制
配备了专用控制软件，连接后可远程调节控制天线增益、滤波范围等参数，设置及调试更方便。
多种滤波器
多种滤波器以供选择，可根据具体使用需求灵活调整，以提供最符合需求的频率信号，保护系统不受频带外信号干扰。
级联端口
带有射频信号级联端口，能将信号传输至频谱管理器或其他天线分配系统，轻松实现天线分配系统扩张。
产品详情
技术参数
包装清单
方案连接图
极性响应
频率响应
RF 输入
接头类型：BNC
配置：非平衡式，有源
带通滤波器：
宽带470-698MHz
频带 1 470-603MHz
频带 2 500-600MHz
频带 3 521-651MHz
频带 4 570-698MHz
阻抗：50 Ω
偏置电压：12 V DC, 150 mA (300 mA maximum)
射频频率范围：470-698
分配输出
接头类型：BNC (4 对)
配置：非平衡式，有源
阻抗：50 Ω
增益调节范围：
级连端口有连接：调节范围-15dB-0dB
级连端口没连接：调节范围-12dB-+3dB
输出交调截取点：>25 dBm, 典型
级联输出
接头类型：BNC (1 对)
配置：非平衡，宽带
阻抗：50Ω
插入损耗：<5 dB
外观尺寸：410（宽）x 206（深）x 43（高）
电源要求：100 到 240 伏交流, 50-60 赫兹
