产品描述
CS-302是一款简便的、经济实惠型会议讨论系统。采用精巧的设计，着重于各种会议应用而推出的一款手拉手讨论型会议系统，新研发的声控模式，使参加会议的人员不需手动操作、直接对话筒讲话，就可以启动话筒单元进行发言，使用简单，全面适用于各种会议场合。
功能特点
Dante音频协议
支持Dante协议，灵活满足各种工程方案。
语音清晰
带自动增益音频处理电路，有效防止回授的产生及提高整个系统的清晰度。
多种会议功能
4种会议模式选择，分别为先进先出、限时发言、申请发言、声控发言模式。
多功能视频输出口
具有4个视频输入和1个视频输出端口，支持标清和高清SDI视像输入输出，高清SDI支持HDcctv1.0、HD-SDI(ST292)、3G-SDI(ST424)、SD-SDI(259)等标准。
独特电源供应系统
新开发的高电压低电流电源供应系统，将线路电压损耗降到最小，将连接电缆过长的影响降到最小。一条电缆可连接更多的会议单元，令工程安装更加简单。
可扩展摄像跟踪
支持摄像跟踪，可通过串口RS-232或RS-422通信协议控制多达4个摄像头，兼容VISCA、PELCO-D、PELCO-P 3种摄像机控制代码协议。
产品详情
技术参数
包装清单

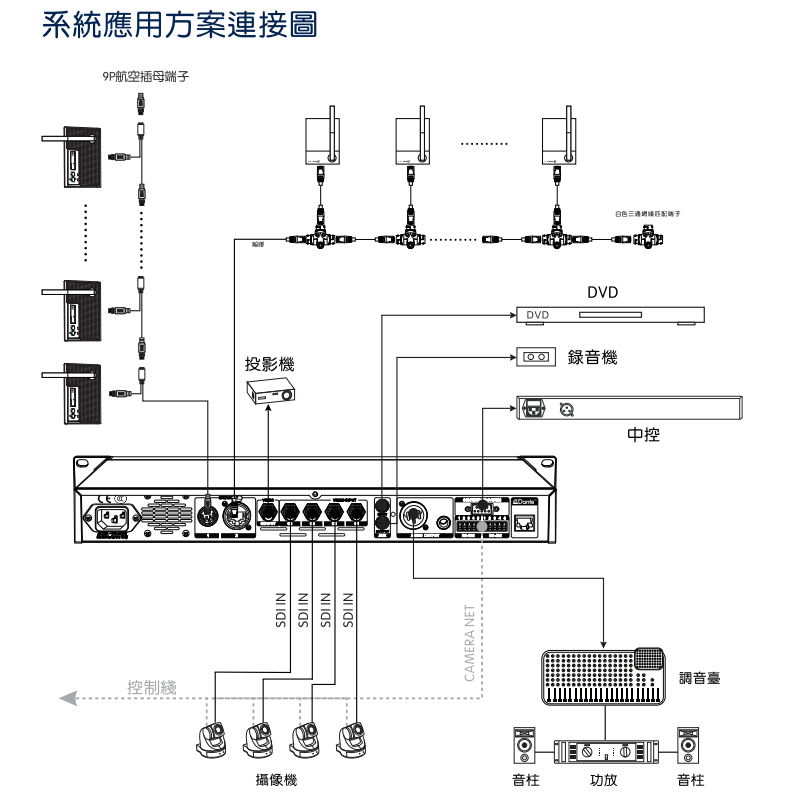

方案连接图
极性响应
频率响应
工作状态指示灯：静音时灯不亮，发言时灯亮起，申请等待状态时灯闪烁。
优先发言键：允许主席单元关掉正在使用的代表单元，申请发言模式时主席单元可以旋转批准或不批准代表单元发言。
发言键：当您按动这个这个按键时，话筒发言指示灯光圈及工作指示灯会亮起，同时话筒也被打开，再次按动此键，指示光圈及工作指示灯熄灭，同时话筒也被关掉。
机箱规格：EIA标准1U
频率响应：60Hz-18KHz
总谐波失真：＜0.1％（f＝1KHz）
动态范围：＞100dB
信噪比：＞106dB（THD＜1％，f＝1KHz）
连接线缆：防脱落9芯屏蔽线/超5类B型网线
连接方式：手拉手
最大会议单元数量：110
同时开启话筒：2/3/4
供电电压：90-264VAC或127-370VAC,47-63Hz
静态功耗：6W
额定功率：75W/24V
最大功率：100W/24V
XLR平衡卡侬最大输出电平：14.6dBu
6.35mm平衡插座最大输出电平：14.6dBu
RCA莲花插座最大输出电平：9.8dBu
RCA莲花插座最大输入电平：3.2dBu

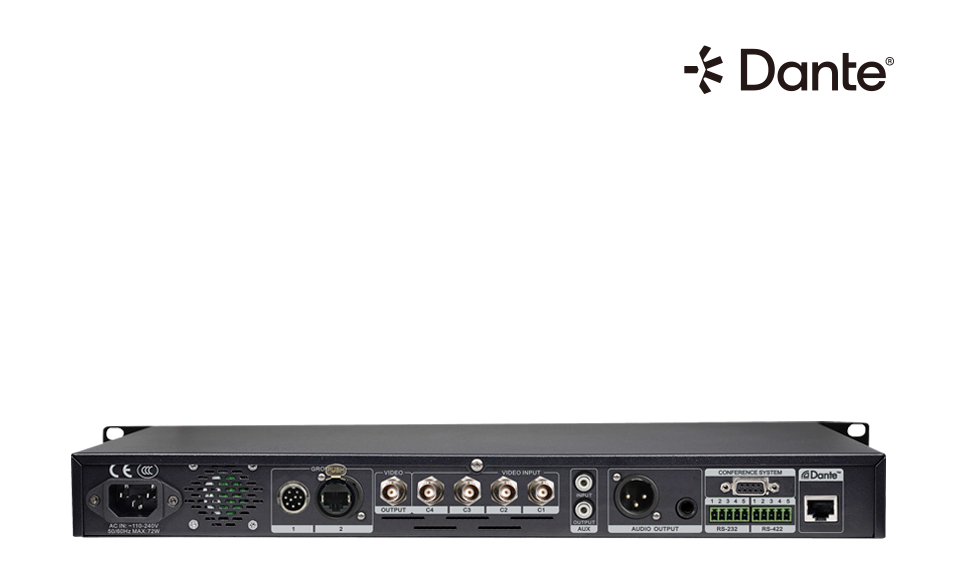

会议单元扩展口：9芯航空公头×1，网口母头×1
视频输入口：BNC母头×4
视频输出口：BNC母头×1
视频接口阻抗：75欧
9针串口控制接口：DB9母头×1
RS-232控制协议接口：5P凤凰端子×1
RS-422控制协议接口：5P凤凰端子×1
Dante接口：RJ45×1
音频输出：XLR公头×1，6.35mm立体声插座×1，RCA莲花座×1
音频输入：RCA莲花座×1
显示屏类型：OLED
按键方式：触摸式
重量：约2.3kg
尺寸：410（宽）×43（高）×206（深）

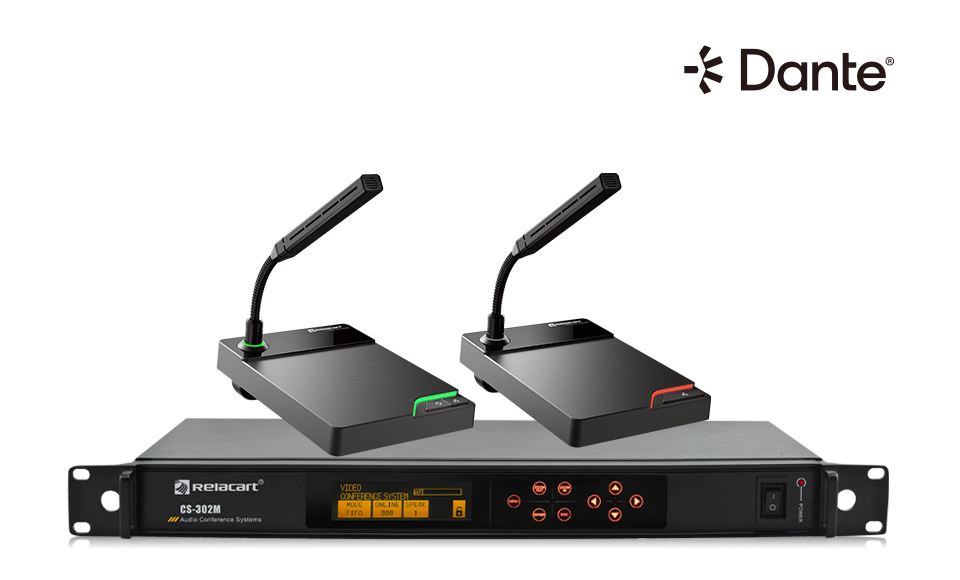

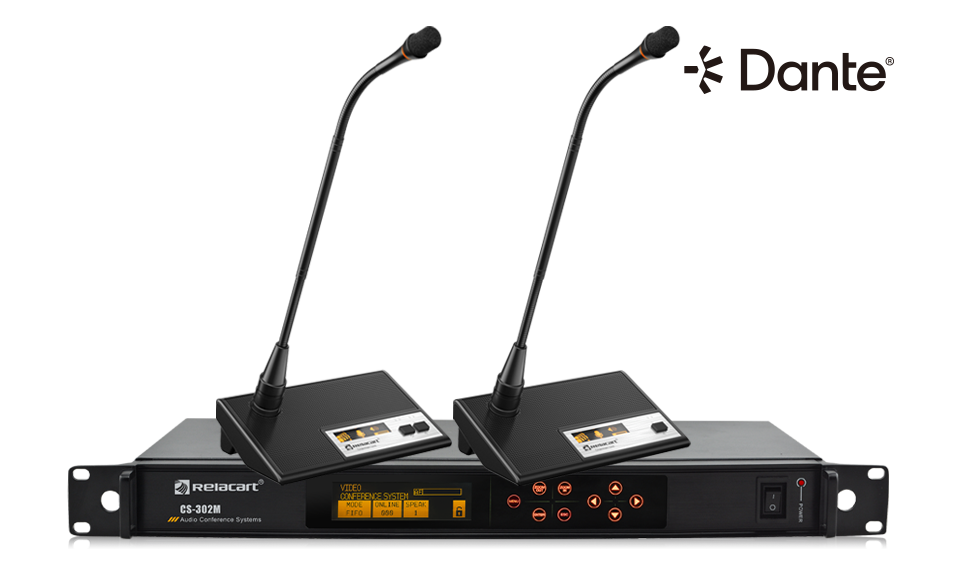

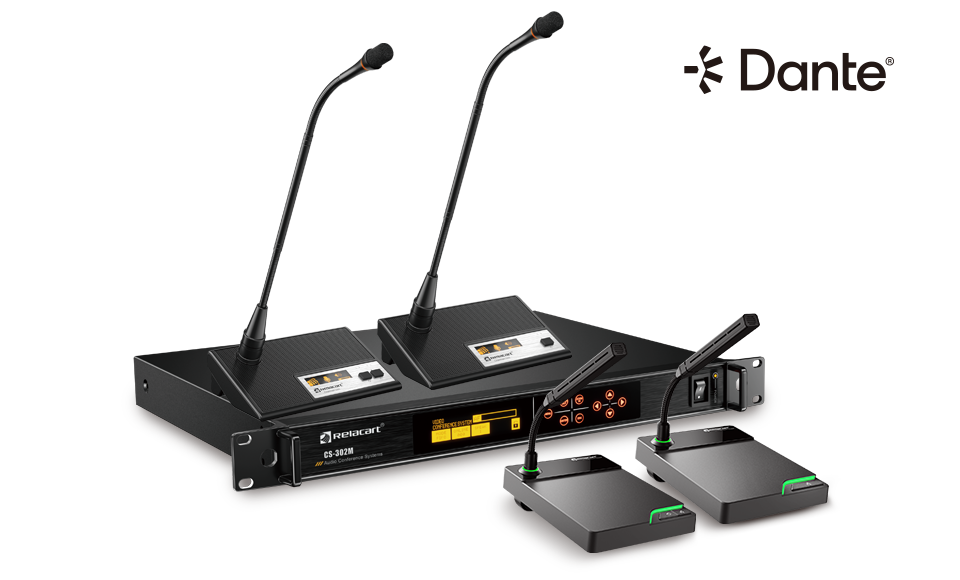

产品组件

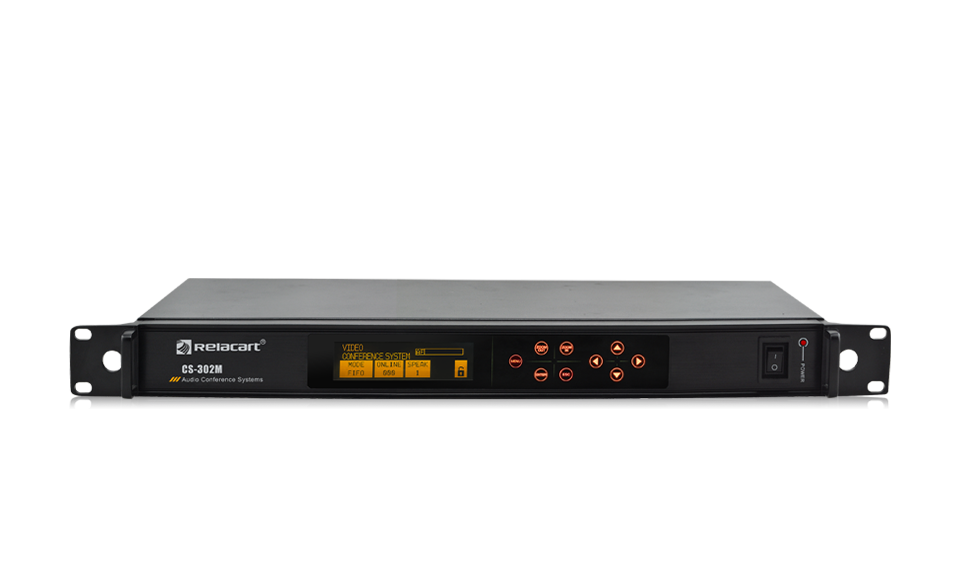

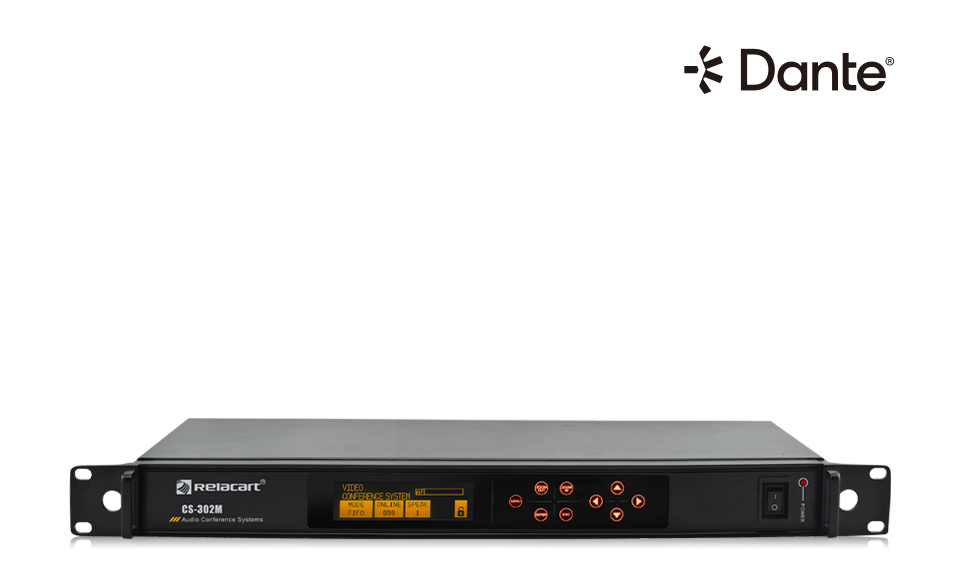

主机
主机

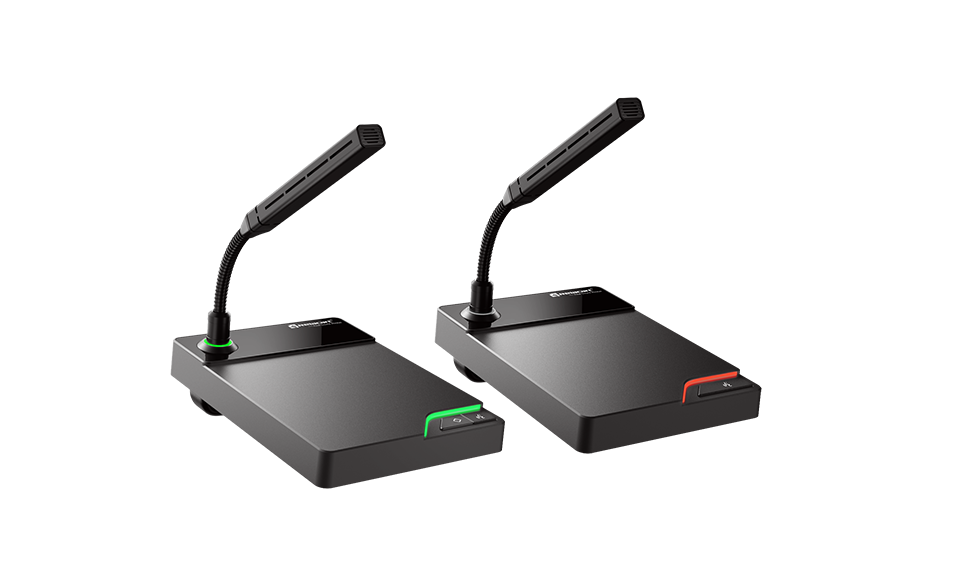

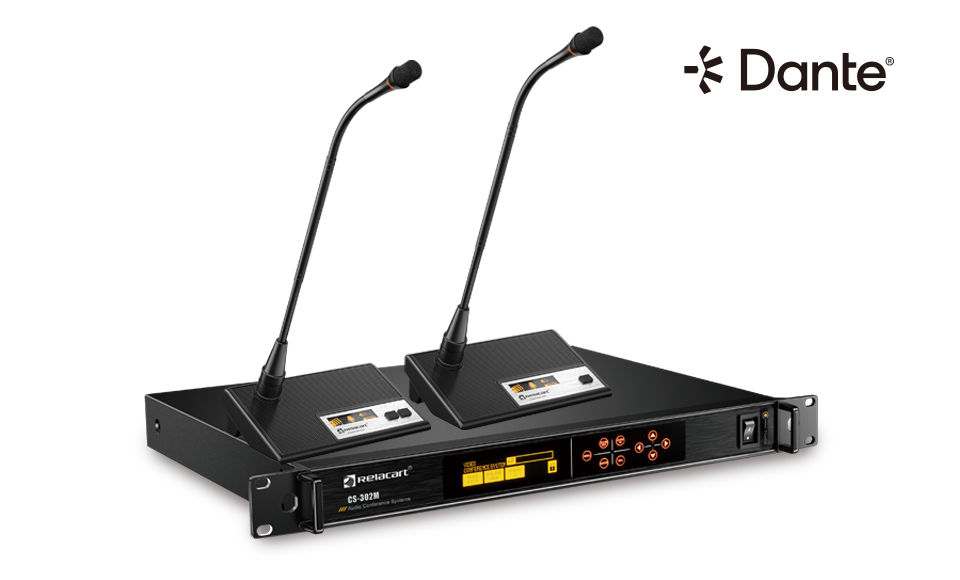

可拆卸桌面式麦克风

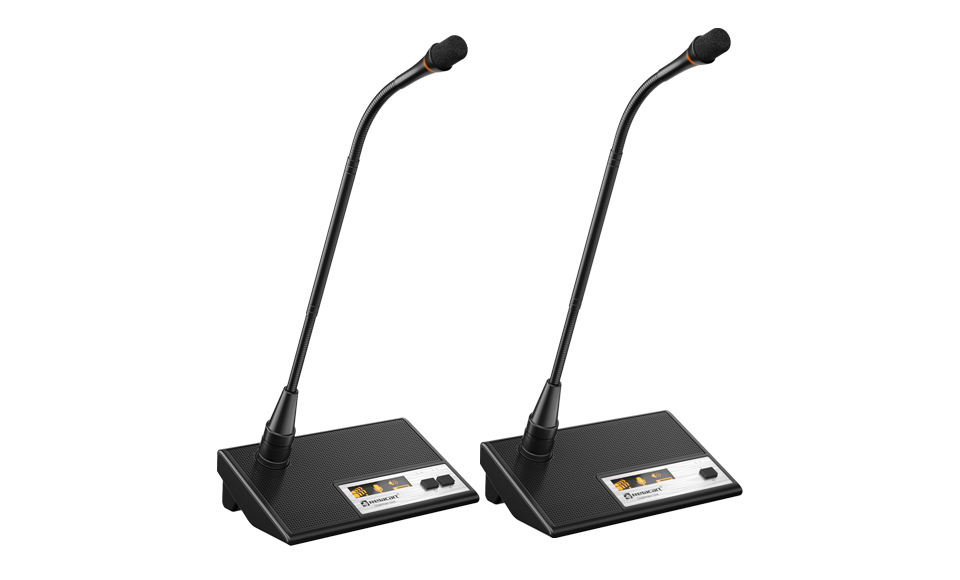

桌面式麦克风
桌面式麦克风
可拆卸桌面式麦克风

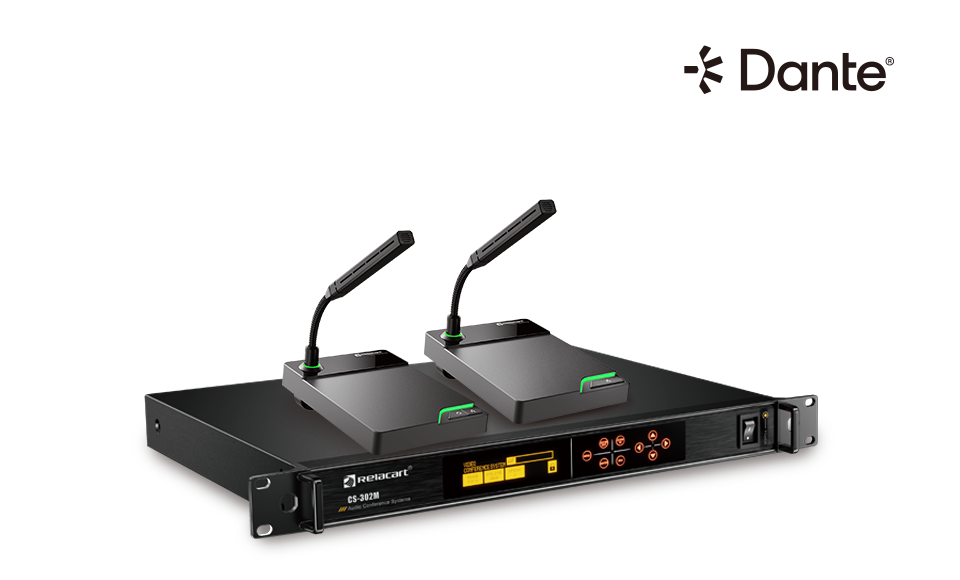

可拆卸㠌入式麦克风
