产品描述

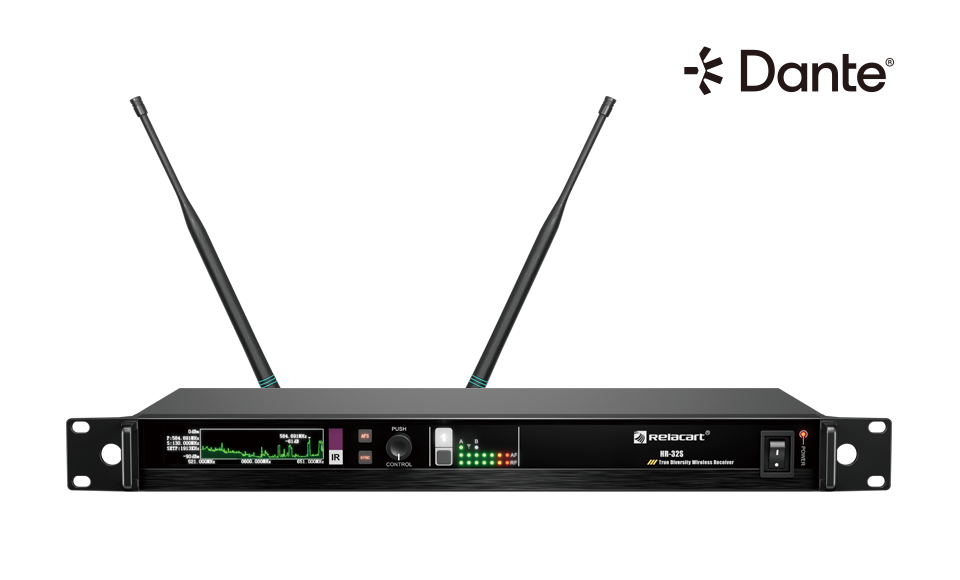

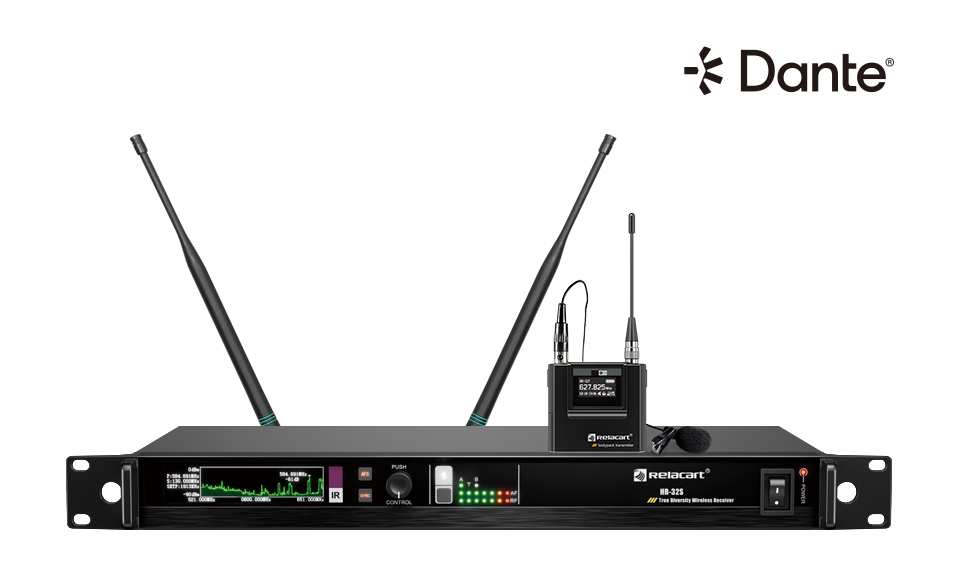

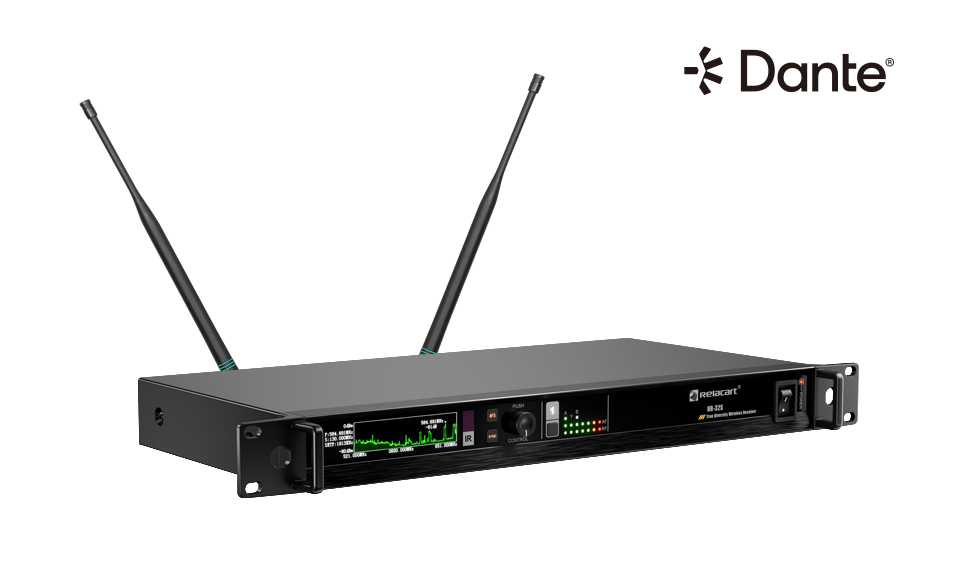

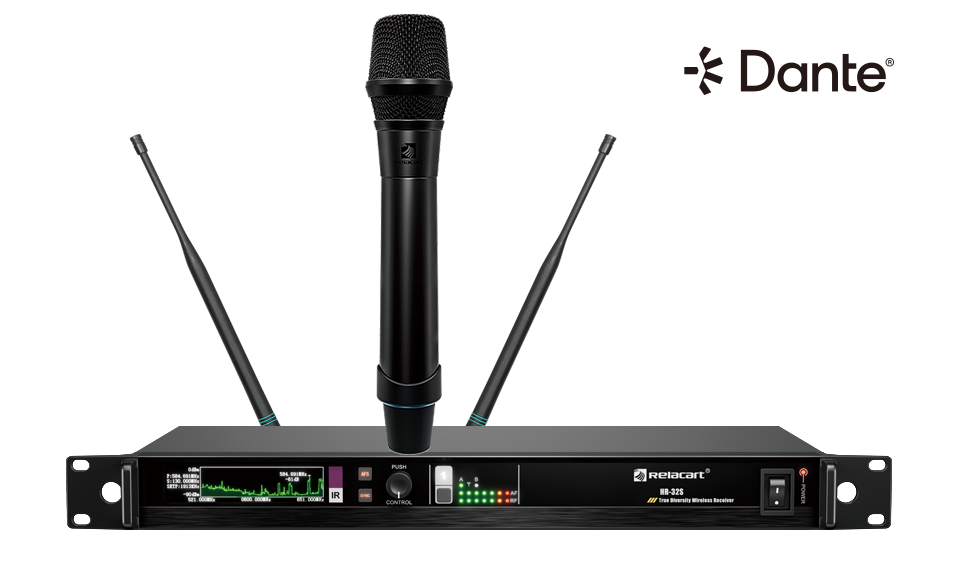

HR-32S是一款集合了频谱分析仪和无线音频传输的单通道无线麦克风系统。采用了频谱分析仪与无线麦克风系统组合设计，让您的系统实现频率可视化、可控制，为现场打造一个稳定的无线工作环境，为用户提供梦寐以求的干净、能够贯穿心灵的声音。HR-32系列为各类演艺事业而制造，提供了130MHz切换带宽（视地区而定）、灵活的频率管理、可升级的RWW数字软件以及可靠、简易但精密的技术，由坚固的外壳进行保护；这款功能全面而灵活的无线麦克风系统为专业人士提供了更多优秀的选择，又充分证明了Relacart面对各类演出的专业性。
功能特点
数模混合无线麦克风系统
革命性的设计将数字音频与模拟 FM 无线电链接相结合，提供出色的音频质量和无噪声射频性能。
数字音频输出
HR系列提供两种数字音频输出：Dante和AES67
信号频率可视化
可以在主机显示屏实时监测到当前环境射频详情，并且可以通过屏幕查看不受干扰的频点并选中当前频点。

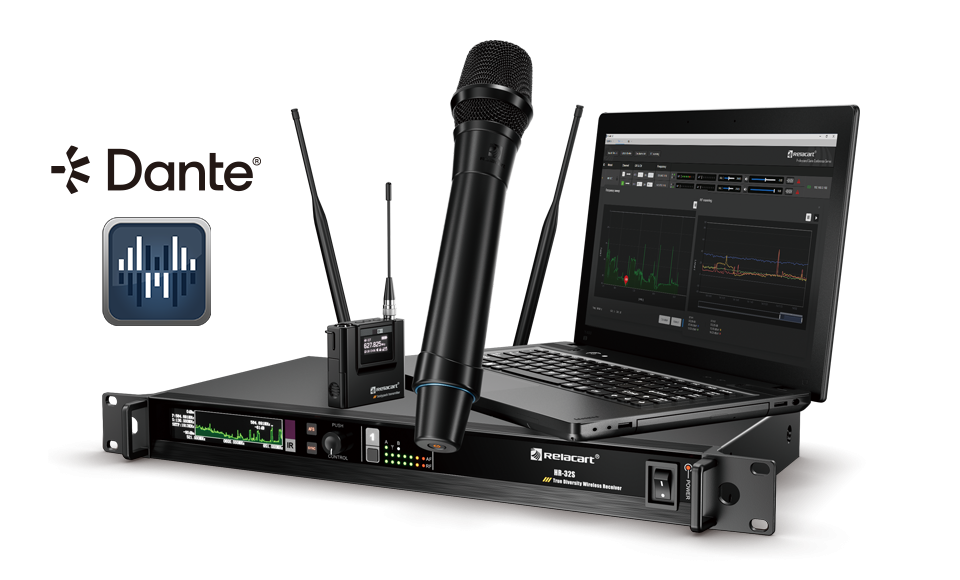

RWW无线数字控制软件

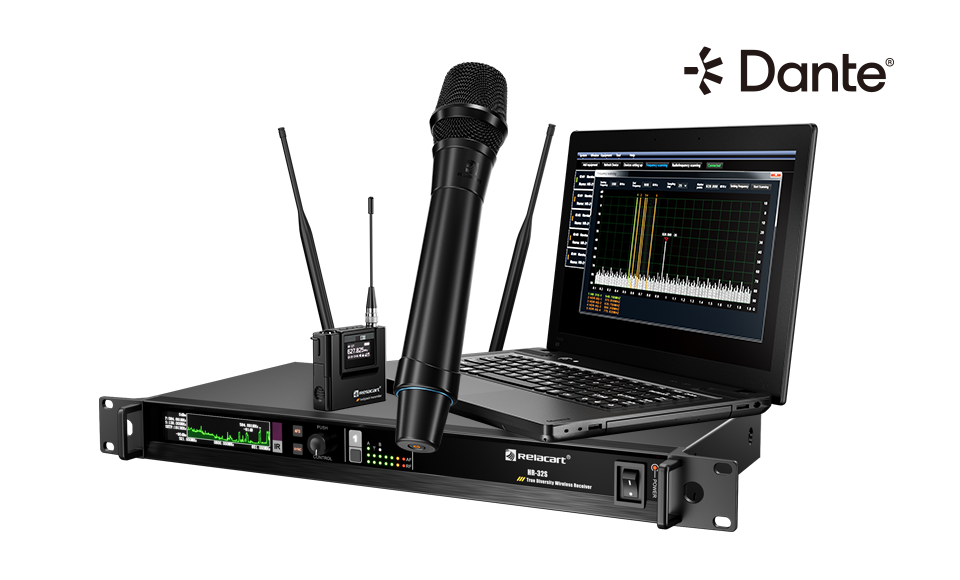

选配“RWW”无线数字控制软件，可利用电脑联网现场监控、搜索现场实际环境的无线电波干扰点及舞台上的频率盲点。
PLL 频率合成振荡电路
稳定的PLL相位锁定振荡电路，配合“杂音检测”静音控制功能，能有效地阻隔工作环境中噪杂射频干扰。
DSP音频数字扩展
采用高速DSP芯片， 24位高性能ADC、DAC加自主研发的数字音频扩展算法，将无线传输过程中带来的噪音降低。
【AFS】自动搜频
具有【AFS】自动搜索实际环境中干净、无干扰频率功能；进入设置菜单选择AFS功能，就会自动搜索及锁定在实际工作环境中不受干扰的频道上。
产品详情
技术参数
包装清单
方案连接图
极性响应
频率响应

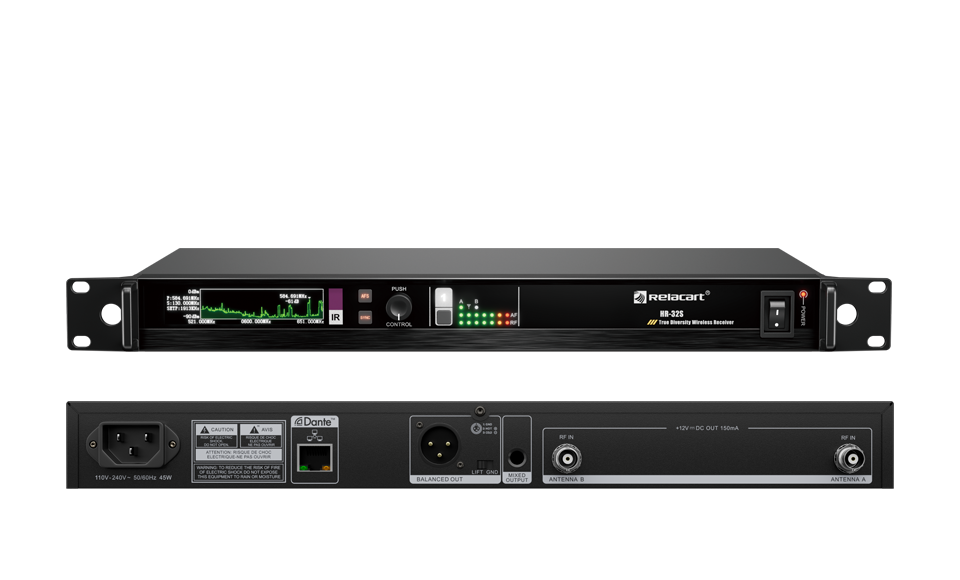

机箱规格： EIA 标准 1U
接收方式：真分集接收
接收频道：单通道
频率稳定度： ±0.005% （-10°C~50°C）

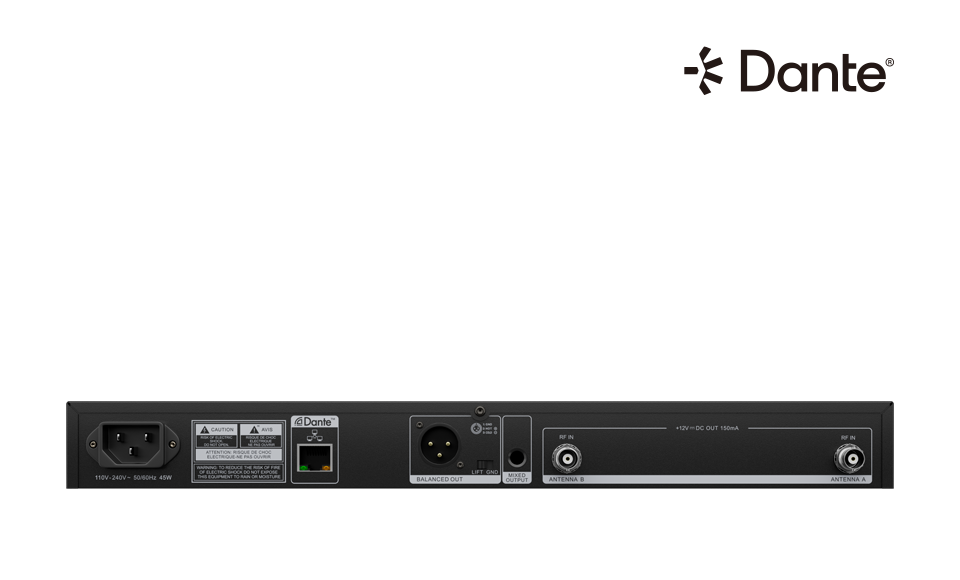

外置天线接口： 双 BNC 支持 DC 12V/150mA 输出
外置音频接口： MIXER 混合非平衡音频输出、BALANCED 单通道平衡音频输出
以太网口： 支持 Dante 通讯协议
接收频段：521.25MHz-936.85MHz
工作方式： PLL 频率合成振荡与二次混频接收技术
接收灵敏度： 在偏移度等于 25KHz，输入 5dBu 时，S/N>60dB
频带宽度： 130MHz(视地区而定)
最大偏移度： ±45KHz
音频采样率： 96KHz 24-bit
音频扩展： 力卡 DSP 数字音频扩展算法
综合 S/N： >105dB
综合 T.H.D： <0.7%@1KHz
频率响应： 50Hz～18KHz ±3dB
工作有效距离： 一般 100 米（空阔地方）
供电方式：AC100~240V , 50/60Hz
尺寸(mm)： 480(长)X350(深)X43(高)
重量：约1.8kg

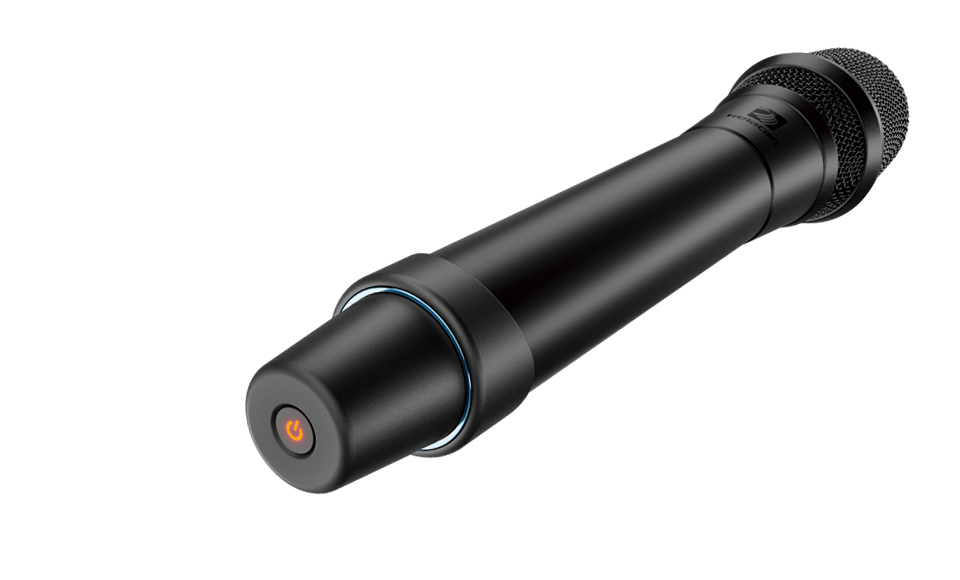

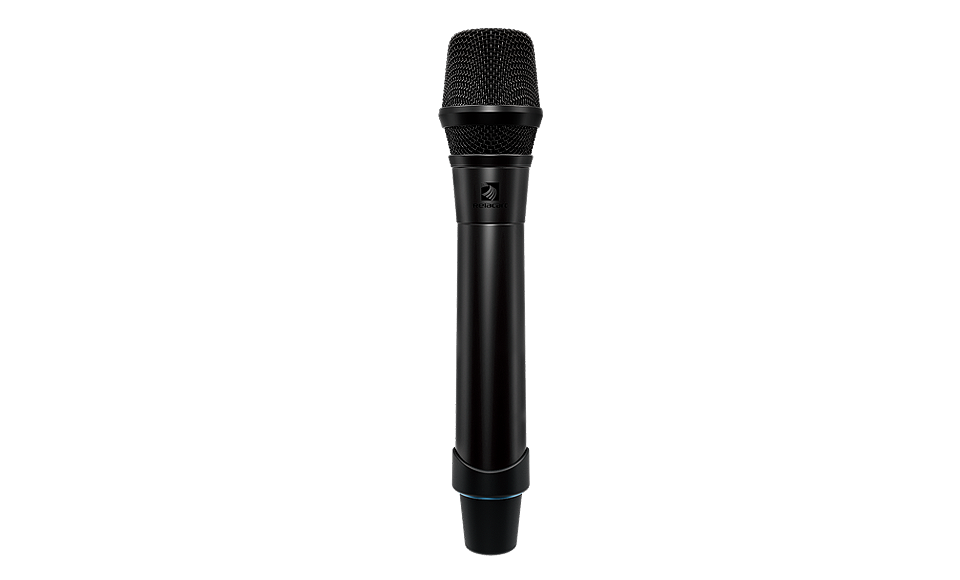

H-32
载波频段： 470MHz-936.85MHz（按照全球各地无线频率规范要求而适定）
谐波幅射： 低于主波 45dBm 以上
频带宽度： 521.250-651.150MHZ，单频段最宽134MHz(视地区而定)
调制方式： FM
音频压缩： 力卡经典音频压缩电路
音头： 动圈式/电容式，心形指向性
RF 输出功率： 10mW / 50mW
电池： AA ×2
电流耗电： 130mA(典型)
电池寿命： 约 10 小时
尺寸（mm） 53（Φ）×275（长）
重量： 约 322g(不含电池)

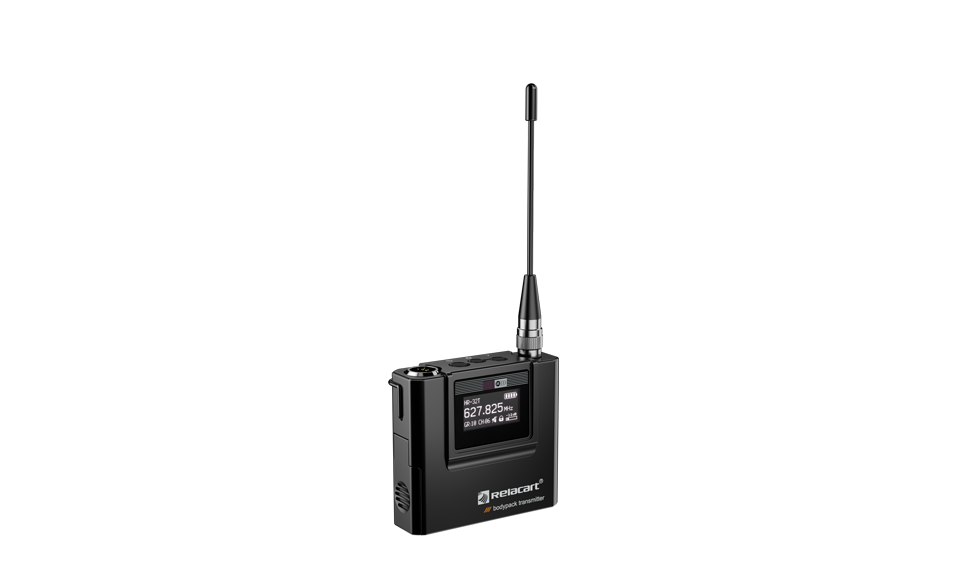

T-32
载波频率范围： 470MHz-936.85MHz（按照全球各地无线频率规范要求而适定）
振荡方式：PLL频率合成振荡
谐波辐射：<50dBm
最大偏移度：±45KHz
输入连接器：4-pin mini XLR连接器
射频输出功率：10mW/40mW
电池：AA×1
电流消耗：205mA（典型）
电池电流/寿命：约5小时（碱性）
尺寸（mm）:66（高）×63（长）×20（宽）
重量：约85克（不含电池）
