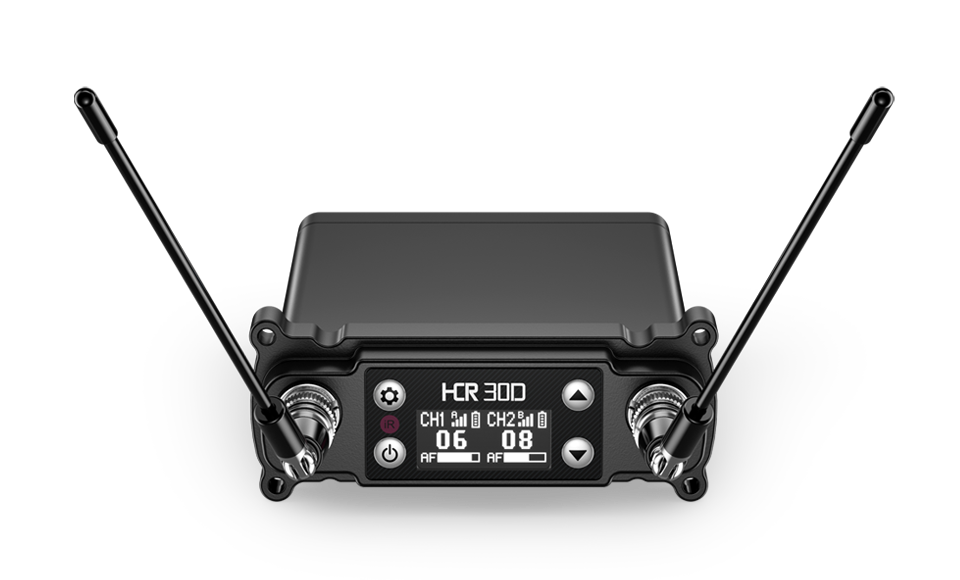

产品描述

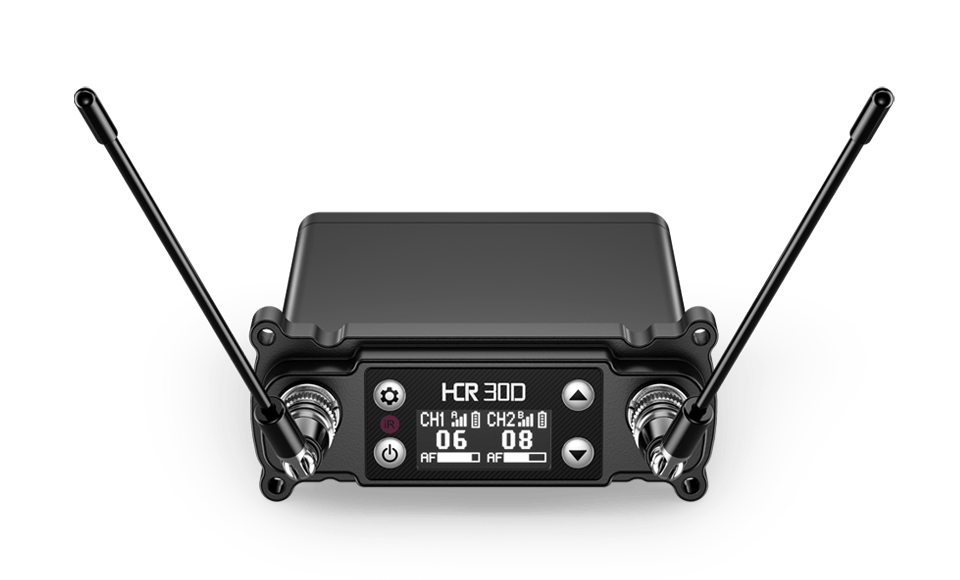

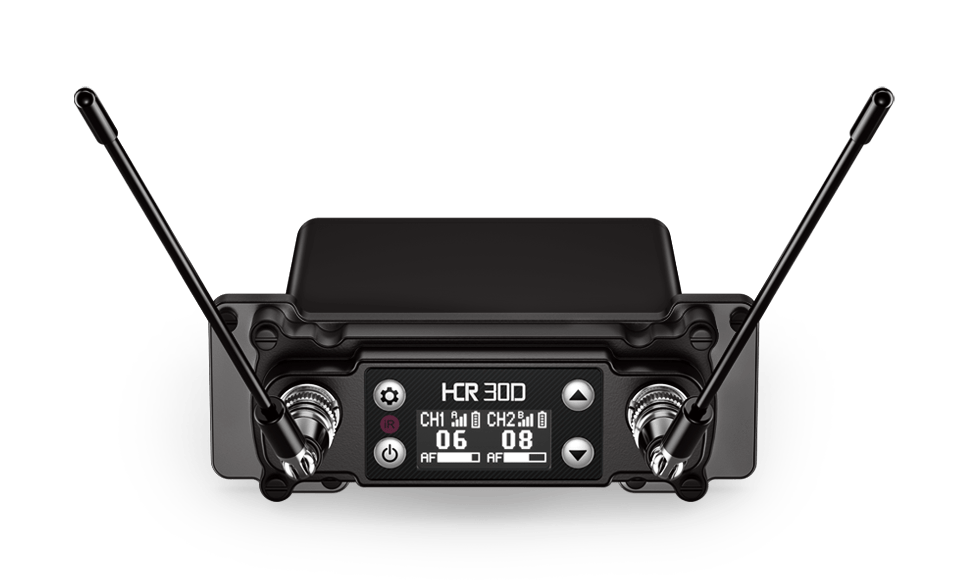

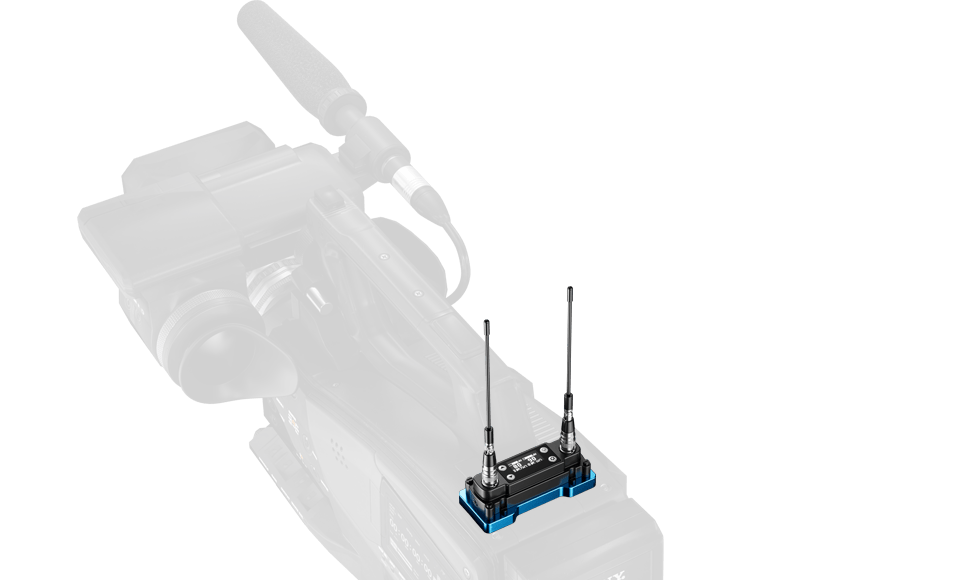

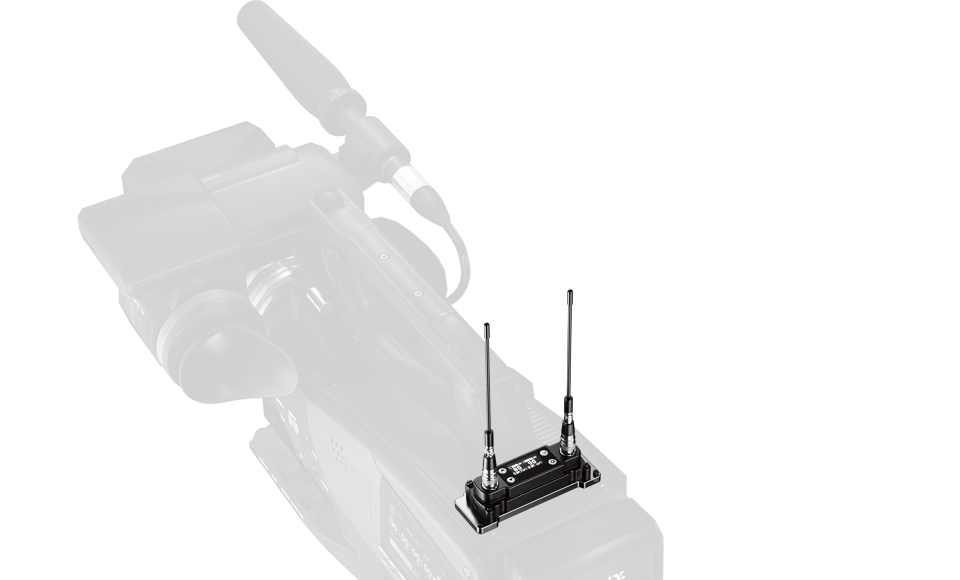

HCR-30D是一款专为专业广播ENG摄像机设计的无线麦克风系统。 智能信道分集接收机可根据连接的麦克风数量智能切换为单信道真分集和双信道天线分集。配有索尼、松下ENG摄像机转接环和4针迷你卡侬转接环，可与无线手持麦克风或无线腰包发射器配合使用，在录音时可以摆脱传统有线麦克风音频线的束缚，使出镜者更灵活地在镜头前移动。 高保真的音频电路，保证了原声再现的录音效果。 一键扫频功能让设备调试更灵活、方便、安全。
功能特点
DSP音频扩展算法
采用力卡特有的 DSP 音频扩展算法，将无线传输过程带来的噪音降至最低，还原最好的声音。接收机的音频输出可以设置为多种模式输出（两者混合、混合 1、混合 2、音频分离）。
多功能输出模块

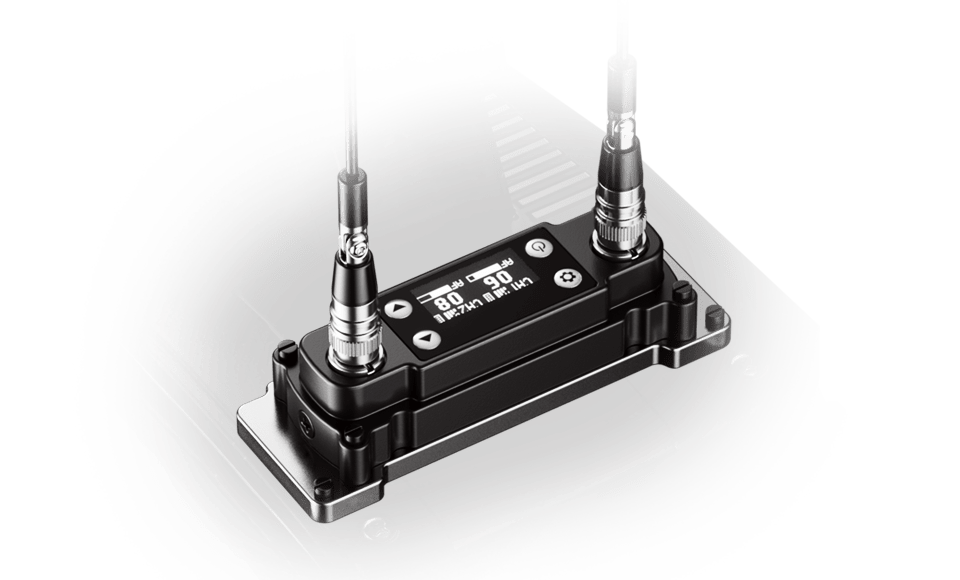

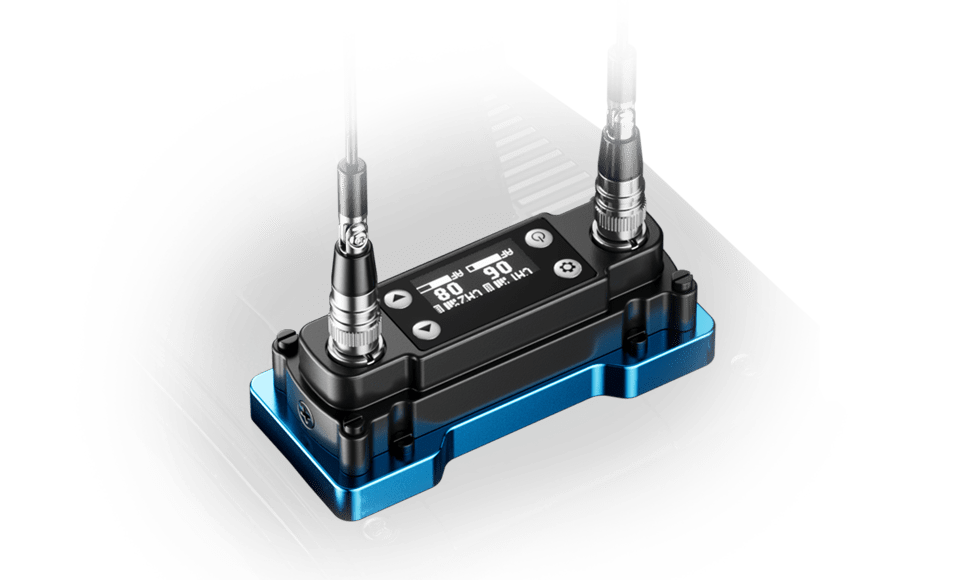

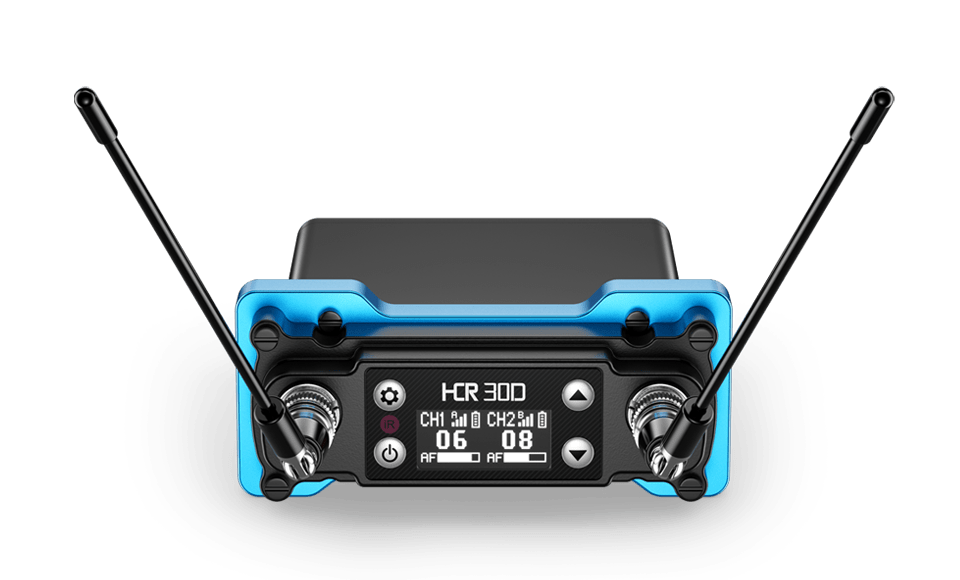

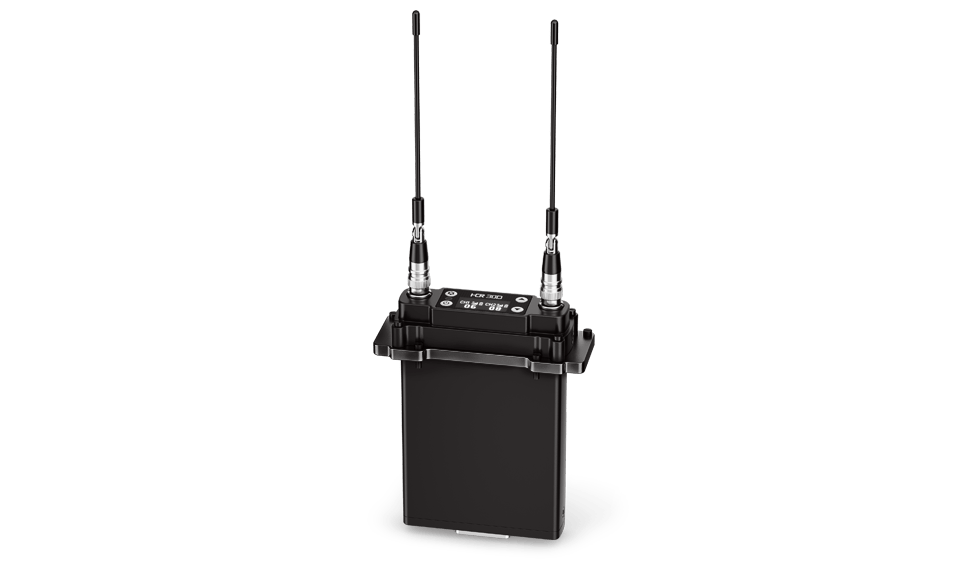

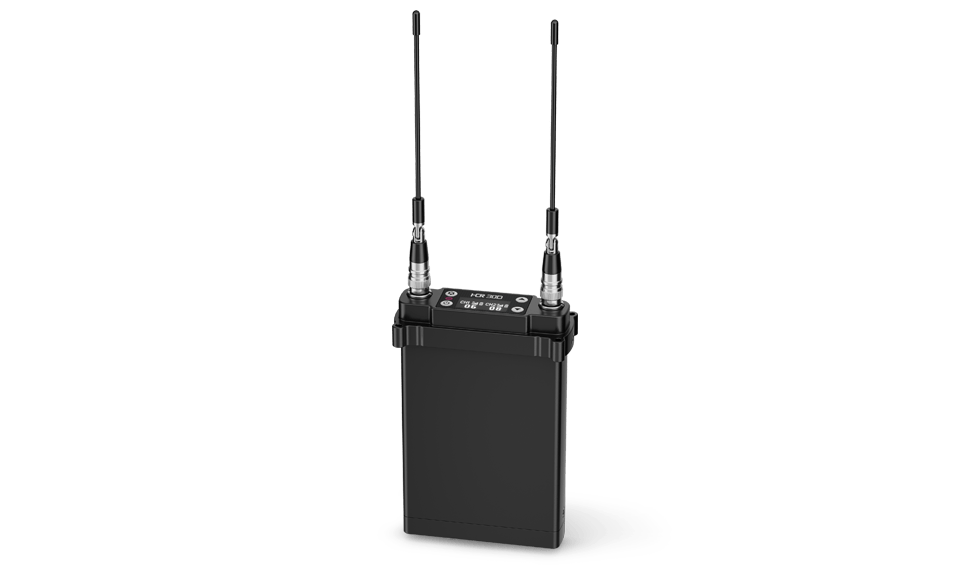

备有 “D-Sub 15P（索尼）” 和 “D-Sub 25P（松下） ”以及“MinI XLR” 三种容易拆卸更换的固定支架的输出模块，便于安装在不同的摄录像机上使用。
【IR】红外线自动对频
具有【IR】红外线自动对频功能，只要按下【SYNC】按键，就能立即使发射器自动精确锁定接收机的工作频点。
真正的分集接收
超宽频段 UHF 522MHz~936 MHz，真正分集接收。
【AFS】自动搜频
具有【AFS】自动搜索实际环境中最干净、无干扰频率功能，按下【AFS】键 3 秒后，就会自动搜索及锁定在实际工作环境中不受干扰的频道上。
PLL相位锁定震荡电路
稳定的 PLL 相位锁定振荡电路，配合“杂音检测”静音控制功能，能有效地阻隔工作环境中噪杂射频干扰。
产品详情
技术参数
包装清单
方案连接图
极性响应
频率响应
接收方式：真正分集接收
载波频段：521.25MHz-936.85MHz
频率稳定性：±0.005%
调制方式：FM
工作有效距离：一般 100 米（空阔地方）
振荡方式：PLL相位锁定频率合成
灵敏度：在偏移度等于 25 KHz，输入 6 dBuV 时，S/N >76 dB
频带宽度：32MHz（视地区而定）
最大偏移度：±75KHz
采样率：ADC 24 位、DAC 24 位、采样率 96 KHz
综合S/N比：>105dB
综合T.H.D：<0.7%@1KHz
综合频率响应：80Hz-18KHz ±3dB
输出接口：D-Sub 15P + D-Sub 25P + MinI XLR
电源：DC 7 V / 280 mA — 18 V / 220 mA
电流消耗：180mA(典型）
工作温度：-25° ~ 60℃
尺寸(mm)：11(高)×73宽×28(深)
重量：约210g
