产品描述

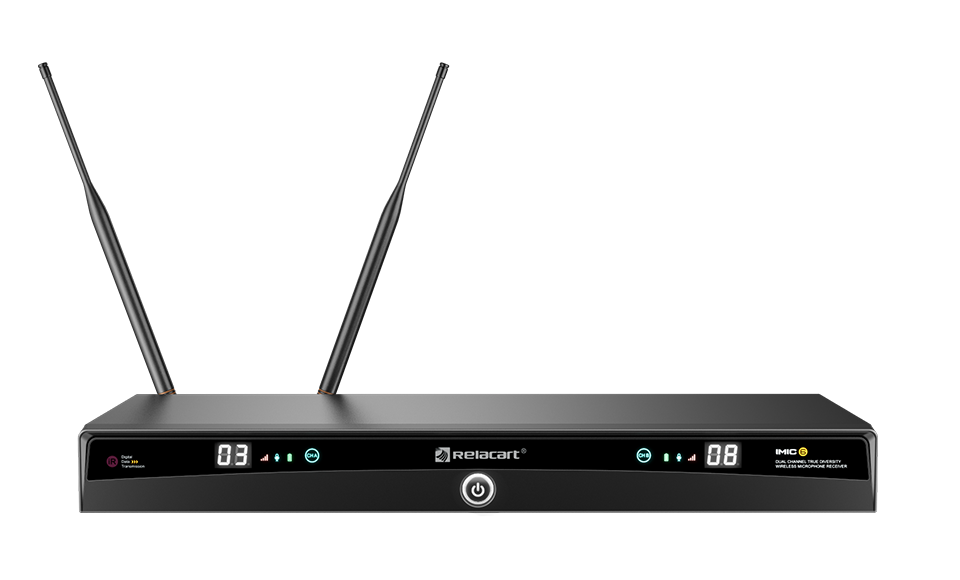

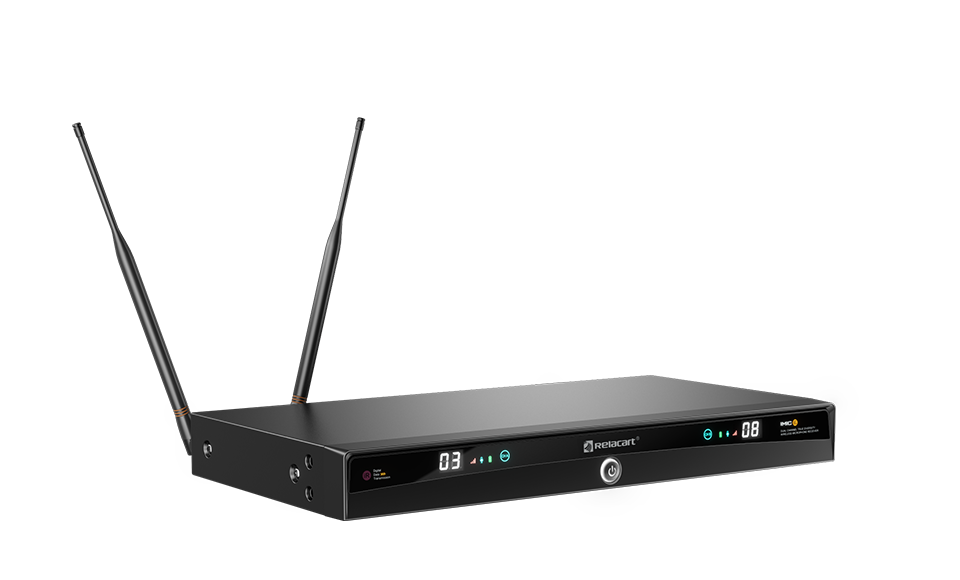

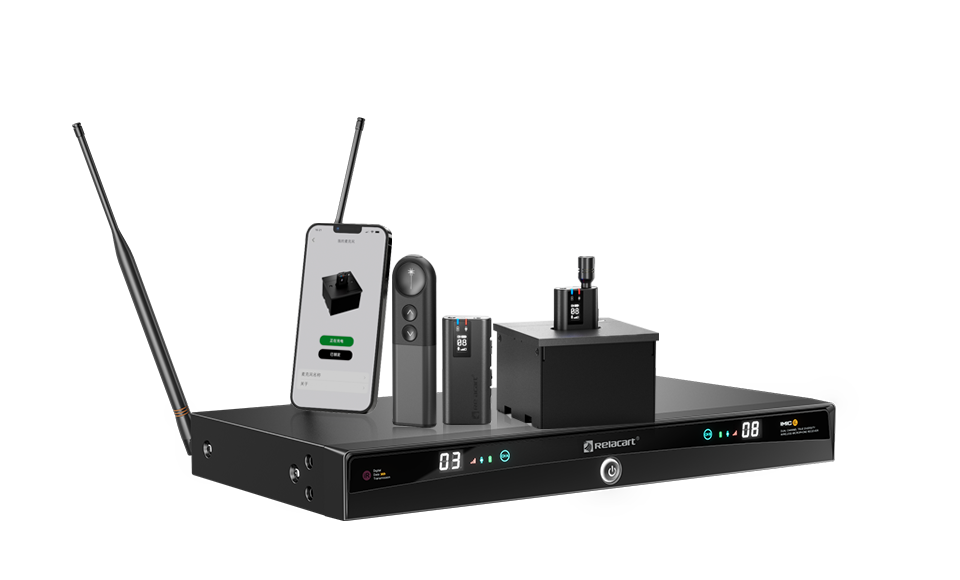

IMIC-6是一款无线教育麦克风系统，内置双通道真分集无线麦克风，双通道有线话筒输入，数字USB输出，并配备翻页激光笔、广播输入、中控接口、啸叫抑制等功能，可广泛应用于教育、演讲、会议、广播等场景。
功能特点
多种音频输出

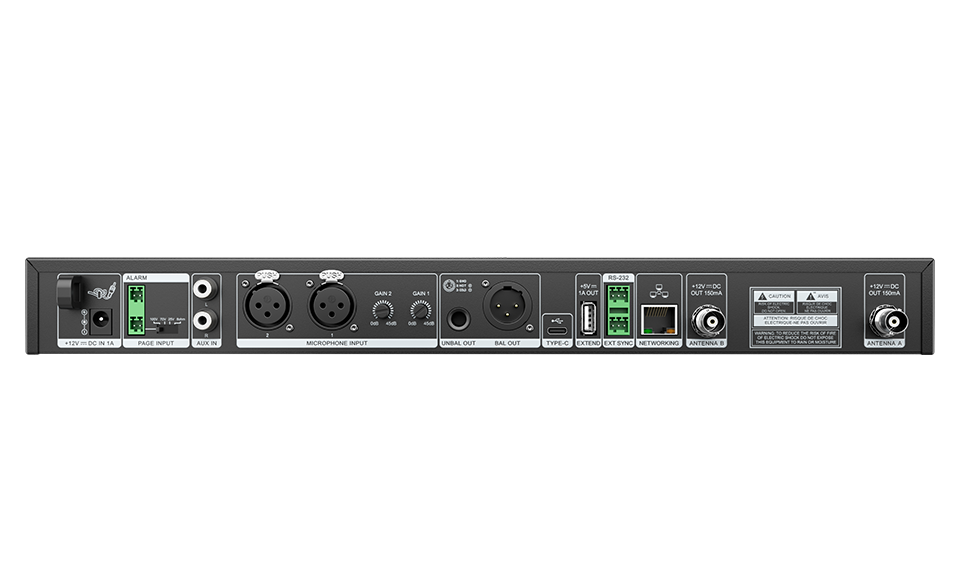

采用6.3mm不平衡输出，XLR卡侬平衡输出，USB数字音频输出，方便连接各种音频处理设备。
天线供电电压
BNC天线座可连接同轴天线和延长天线，并提供天线供电电压，支持连接到力卡经典天放系统，扩展多设备共用天线与及增强接收距离和提高信号稳定度。
真分集接收
真分集接收系统采用两路相同通道的接收电路，将射频干扰产生的噪声和漏音降低。
警报触发输入端口
当警报端口输入高电平，则触发警报启动功能，所有输出音频将自动静音，直至警报状态解除。
DSP音频处理算法
内置高、底通滤波器，参量均衡器、啸叫抑制、音量检测、音频矩阵、音量控制等功能。
红外对频窗口延长设计
接口可连接红外对频板EC-50，在主机安装于机柜时，通过此接口将对频窗口延长到便于对频的位置。
双通道有线话筒输入
高质量话筒放大器，增益调节范围0-45dB，可接有线话筒，吊咪或会议话筒，并提供48V幻象电源。灵活适应各种使用场景。
广播输入
定压功放输入，使用开关选择输入的电压级，0V、25V、70V、100V。并且广播输入有优先级功能，当广播接口有音频信号输入时其它的音频将自动静音，广播音频信号结束后则取消静音。
实用功能

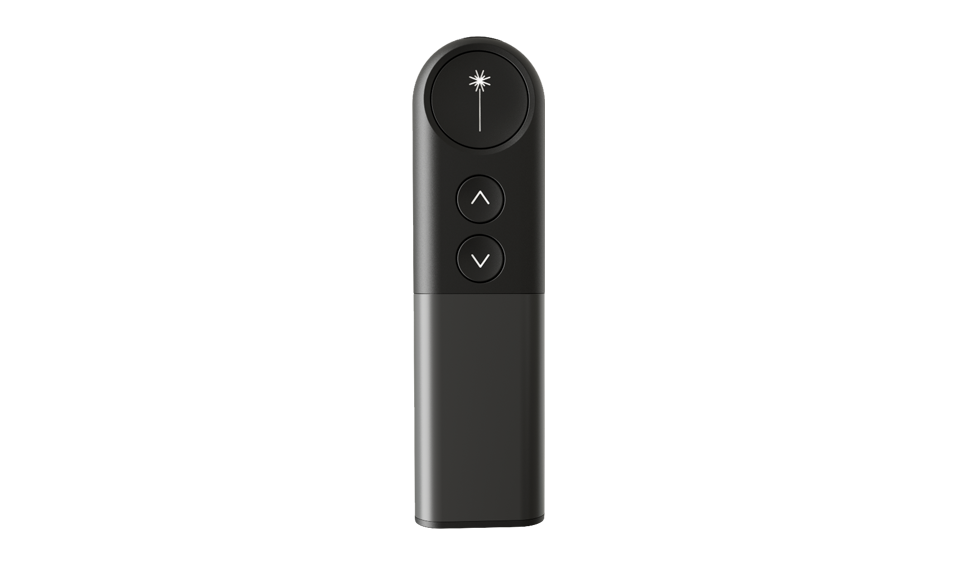

• 翻页激光笔控制上下翻页功能及激光指示功能。内置充电电池，可置于充电座充电。• 充电座使用触点充电功能，兼容翻页激光笔和发射器充电。带逻辑输入输出接口，中控可以控制解锁和锁定充电设备。• USBA充电座连接口 为充电座提供电源，给发射器和翻页激光笔充电，最多可级连3个充电座。• 使用RCA莲花插座的立体声AUX输入，可连接LINE OUT的音频设备。• RS-485中控接口 通过中控协议进行远程控制主机的功能参数。
USB-C功能
连接至电脑或教学平板，音频信号经过USB输入到电脑或教学平板，也可以从电脑或教学平板经过USB输出音频到主机的模拟输出端。翻页激光笔数据也通过此接口传输到电脑或教学平板。
产品详情
技术参数
包装清单
方案连接图
极性响应
频率响应
系统技术指标：
RF载波频率范围：470MHz-960MHz
接收方式：超外差式
频率稳定度：0.005%
有效工作距离：≥20米（理想环境）
音频压扩：DSP数字音频压扩
音频采样率：48KHz
音频频率响应：500Hz~15K，±3dB
动态范围：88dB
总谐波失真：≤0.8%,@1KHz
工作温度范围:-10℃~+50℃
接收机技术指标：
接收带宽：521.25MHz — 936.85MHz
接收方式：超外差式
镜像抑制：45dBm
射频灵敏度：输入10dBu时，S/N≥45dB
静噪调节：内置设定参数
频率同步方式：手动式按键设置
输电平调节范围：0dB ~ -60dB
数字音频输出：支持Type-C，RJ45，USB
供电方式：DC12V 1A
外形尺寸（mm）：410(宽)×206(深)×43(高)
净重：1.9KG

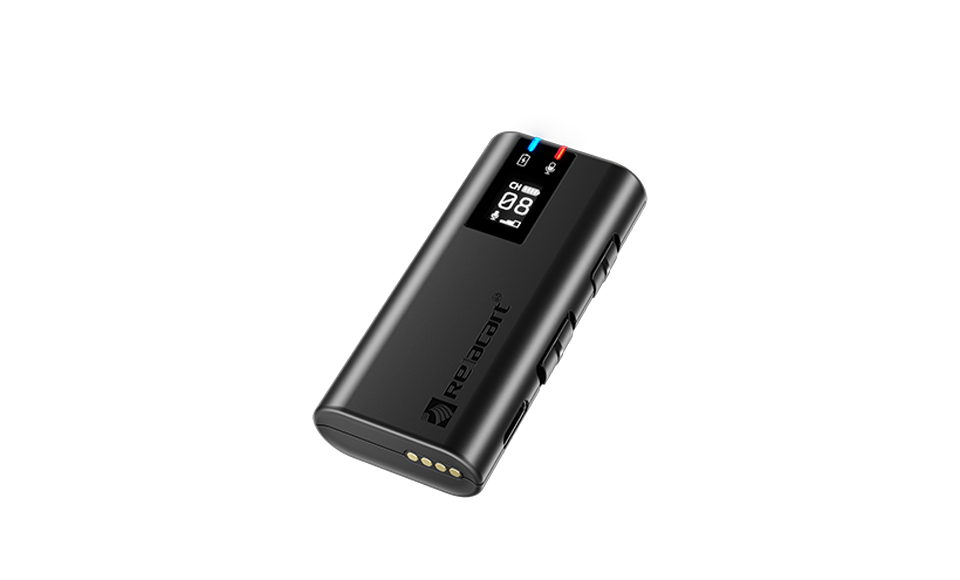

发射机技术指标：
载波带宽：521.25MHz — 936.85MHz
震荡方式：PLL频率合成
发射功率：13.5dBm
载波误差：0.005％
谐波辐射：-32dBm
调制方式：FM
标称/最大频偏：±65KHz
最大输入电平：150mV
频率同步方式：自动或红外
输入电平调节范围：3 级可调
供电方式：内置3.7V 435mA锂电池供电
正常工作电流：100mA
最大充电电流：300mA
电池使用时间：电池满电状态下 ≥4 小时
外形尺寸（mm）：32(宽)×13.5(深)×67(高)
净重（g）：31.5
